■ 产品型号
◆ UT-SPT-I9000-3A
■ 产品类别
◆ 红外球机
■ 产品介绍
◆ 外形新颖美观，性能稳定，内置100米红外灯，解码板及配套电源和安装支架，内部为金属机芯全铜齿轮，进口限位开关，解码板为多协议自动识别，能兼容各种工控及嵌入式硬盘录像机和各种矩阵控制系统，同时可以根据客户需要加装预置位功能。
■ 技术参数
◆ 云台输入电压：AC24V/AC220V
◆ 云台输入功率：10W
◆ 红外灯输入功率：50W
◆ 红外灯板规格：104颗大功率850nm LED，有效距离100米
◆ 内置解码器：有
◆ 通信协议：RS485，多种协议可选RS485，多种协议可选
◆ 旋转角度：水平：0°～355°；垂直：0°～90°
◆ 旋转速度：水平：12°/S ；垂直：12°/S
◆ 旋转限位：水平/垂直可调
◆ 允许最大摄像机+镜头尺寸：75×75×160mm
◆ 工作温度：-25℃～+45℃
◆ 外罩材料上罩：高强度工程ABS；下罩：耐热不变形亚加力光学材料
◆ 下罩颜色：透明
◆ 最大负载：5kg
◆ 重量（不含支架）：4.2kg

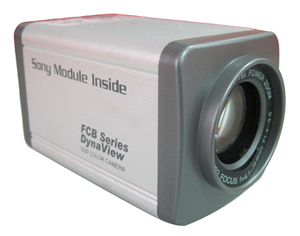

sony摄像头

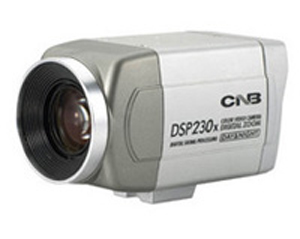

CNB摄像头
|
Model |
CNB-A2363PDL |
|
扫描系统 |
PAL |
|
扫描方式 |
2:1 隔行扫描 |
|
扫描频率(水平) |
15.625kHz |
|
扫描频率(垂直) |
50Hz |
|
摄像元件 |
1/4" SONY Super HAD CCD |
|
同步系统 |
内同步 |
|
所有像素 |
795 (H) x 596 (V) 470K |
|
有效像素 |
752 (H) x 582 (V) 440K |
|
水平分辨率 |
480 TV Lines |
|
视频输出 |
1.0 Vp-p (75ヘ ,复合视频) |
|
信噪比(S/N) |
大于48dB (AGC关) |
|
数码变焦 |
10x |
|
镜头 |
23x光学变焦(F1.6, f=3.6~82.8mm) |
|
最低照度 |
白天:1Lux(30IRE), 黑夜:0.25Lux(30IRE),帧积累:0.001Lux(128FLD, 30IRE) |
|
彩转黑 |
双滤光片切换,帧积累 |
|
自动增益 |
开/关 |
|
背光补偿 |
6个背光补偿区域 |
|
帧积累 |
开/关 |
|
电子快门速度 |
1/50 ~ 1/10,000s (手动, 8步) |
|
电子慢门 |
2FLD~128FLD/OFF |
|
OSD菜单 |
多语言 OSD (default: ENG/KOR) |
|
镜像功能 |
开/关 |
|
输入/输出控制 |
电源: 2 Pin接口/ RS-485: 2 Pin接口/ PTZ Control: 3 Pin接口/视频输出: 1 BNC |
|
供应电压 |
12VDC (9V~15V) |
|
功率消耗 |
最大4.68W / 390mA |
|
尺寸 |
63(W) x 62(H) x 120(D) mm |
|
重量(净) |
约325g |
|
